产品概述

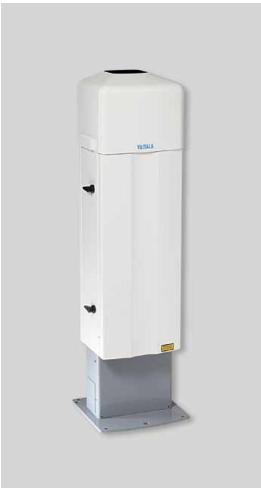

维萨拉CL31云高仪是一种结构紧凑、重量轻巧的仪器，可以测量云底高度和 垂 直能 见 度，可同时监测三个云层。该云高仪采用了脉冲二极管激光LIDAR（激光探测和测距）技术，是适用于航空和气象应用的理想测量仪器。测量从地平面开始CL31所采用的增强型单镜头技术确保了它从绝对零高度测量起即具有杰出的性能。这得益于它在整个量程中所获得的强大而稳定的信号。单镜头技术在降水、低云和地面光线昏暗的情况下依然能提供无与伦比的稳定性，而这些是航空安全领域最常遇到的天气现象。
快速测量
快速测量有助于探测厚云层底下的薄云层。CL31提供全后向散射廓线,可实现数据的可视化和便于研究。CL31的波束可以进行垂直指向和倾斜指向。倾斜指向结合新式光学设计，通过提高防护罩的保护能力，使该产品在降水期间也具有良好的性能。在测量单元方面，一个倾角传感器可以自动将所测得的云团距离纠正为垂直云底高度。丰富的自我诊断程序CL31是完全自动化的仪器。除云高数据外，它还可以根据复杂的自我诊断程序提供包括设备状态的信息。当出现故障时，诊断程序可以帮助用户确认出现故障的模块。CL31的实用化模块设计和快易检修门确保了它能够快速进入工作状态，并获得大量的数据。易于安装和维护。C L 31很易于安装。它具有一个防辐射罩，可以保护该设备在雨天不受影响，并抵御在极端情况下受到温度过热或过冷的影响。带有加热器的自动吹窗器可以保持窗户的干燥和清洁,从而提高了设备的性能。在寒冷状态下，加热装置可以防止窗户结霜。
技术参数
性能
量程：0 ... 25,000 ft.(7.6 km)
报告周期：程控可调,2-120秒
报告精度：5 m/10 ft.,单位可选
针对硬目标的测距精度：超过±1 %或±5 m
激光：InGaAs diode,910 mm
肉眼安全：Class 1M IEC/EN60825-1
环境参数
环境温度：-40 ... +60 °C (-40 ... +140 °F)
环境湿度：0 ... 100 %RH
风速：55 m/s
防护等级：IP65
震动：Lloyds Register / IEC60068-2-6；5 ... 13.2 Hz ±1.0 mm；13.2 ... 100 Hz ± 0.79 mm
EMC： IEC/EN 61326
电气安全：IEC/EN 60950
电气性能
功率：( * 100/115/230 VAC ±10 %,50 ... 60 Hz最大310 W,包括加热
界面：数据 RS232 / RS485 / Modem；维护 RS232；波特率RS232 / RS485 300 ... 57,600
modem V.21, V.22, V.22bis 300 ... 2400
备用电池：内置,2 Ah
配件
Termbox-1200电缆接线箱，带瞬时保护
PC维护线QMZ101
减震安装台CT35022，适用于船上安装
调制解调器DMX501
用于无线调制解调器天线的机械连接件CLRADIOKIT
用于云高仪的图形用户界面CL-VIEW
防鸟设备CL31BIRDKIT
请在订购时指明电源和可选配件
数据信息
云数（最多3层）和状态信息
云数、状态和后向散射廓线
云数和内部监测数据
CT12K, CT25K, LD-25/40仿真
云量计算（可选）
机械性能
尺寸
整体 1190 x 335 x 324 mm
测试单元 620 x 235 x 200 mm
重量
总重 32 kg
测试单元 13 kg
倾斜位置 垂直或倾斜12°
自动吹窗器/加热器
防辐射罩和底座
通过检修门检修
光学过滤器，防止阳光直接照射
